Balança de cinto eletrônica

Introdução

Um dispositivo de pesagem com estrutura simples e tecnologia avançada para medir o volume de transporte da correia.

Capacidade

≤ 1200t / h

Melhoria

O núcleo de controle da balança eletrônica Xinhai adota o PLC alemão da Siemens.O sensor de pesagem adota o sensor de alto desempenho suíço.A estrutura da balança adota uma estrutura de suporte de carga direta, e a estabilidade e confiabilidade são grandemente garantidas e aprimoradas.

Conversa
Mensagem
Email

Vantagens

A balança eletrônica de correias possui uma ampla faixa de medição e o sistema pode controlar automaticamente a quantidade de alimentação do transportador de correia de acordo com a vazão predefinida do gerente;
A balança de correia possui um design modular que fornece pesagem para serviços pesados e é uma balança de correia de rolo único de alta precisão para controle de processo de produção e controle de carregamento de material;
A balança eletrônica de correias tem preço baixo, alta eficiência energética e durabilidade no desgaste;
O sistema reserva interfaces de comunicação padrão para facilitar o gerenciamento e a programação da produção.

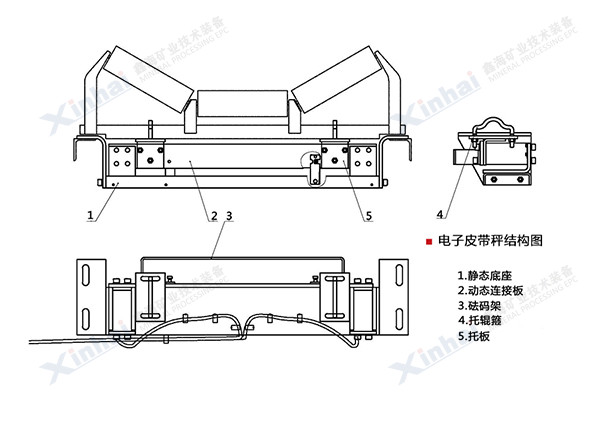

Estrutura do produto

Balança de cinto eletrônica

Clique na foto para ampliar

A ponte de pesagem eletrônica da balança de correia é montada na estrutura de transporte.Quando o material passa, o rolo de medição detecta o peso do material no transportador de correia e atua no sensor de pesagem por alavanca para gerar um sinal de tensão proporcional à carga da correia. Na balança da correia, uma célula de carga é montada na ponte de pesagem. Ao trabalhar, o peso do material na correia é detectado e enviado ao instrumento de pesagem, e o sinal de velocidade do transportador de correia do sensor de medição de velocidade também é enviado ao instrumento de pesagem. O medidor integra o sinal de velocidade e o sinal de pesagem para obter fluxo instantâneo e quantidade acumulada.

Âmbito de aplicação

A parte eletrônica da tela da balança de correia substitui o tradicional tubo digital e o módulo de cristal líquido por uma tela sensível ao toque de grande qualidade.A interface homem-máquina é amigável e o conteúdo da tela é rico, o que pode substituir completamente o instrumento tradicional de cálculo de pesagem.

Parâmetros técnicos

Modelo	Transportador de correia aplicável	Ângulo de instalação	Velocidade da correia (m/s)	Escala de peso corporal (kg)
PDC500	TD500	≤±20°	≤3	40.5
PDC650	TD650	≤±20°	≤3	43.6
PDC800	TD800	≤±20°	≤3	47.8
PDC1000	TD1000	≤±20°	≤3	53.5
PDC1200	TD1200	≤±20°	≤3	59.6

Precisão	Melhor que ± 0,5% (faixa de 20% a 100%)
Largura da correia (mm)	500、 650、 800、 1000、 2000
Velocidade da correia (m/s)	0-3
Capacidade (t/h)	Até 1200
Célula de pesagem única com peso nominal (kg)	150
Ângulo de instalação (°)	≤±20°
