Filtro de tambor

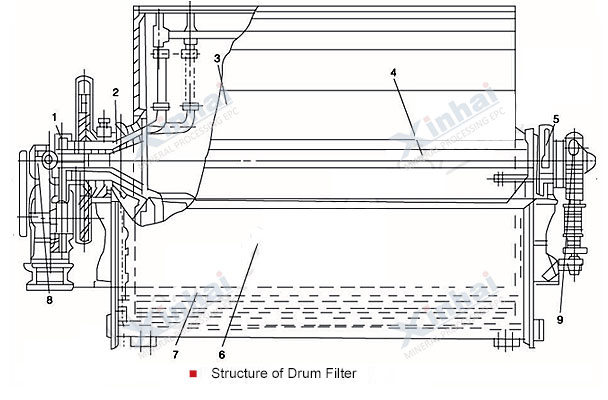

O cilindro do filtro cilíndrico é o corpo principal do filtro, o cilindro do filtro grande é soldado por chapa de aço, o tamanho pequeno é de cilindro fundido e alguns cilindros de filtro antigos são de madeira espessa. A superfície externa do cilindro é dividida em um certo número de câmaras de filtragem de penetração axial na direção circunferencial por um espaçador, e a câmara e a câmara são hermeticamente fechadas e não são ventiladas. Uma placa de filtro é colocada na câmara do filtro para formar uma passagem, por um lado, para circular o filtrado; por outro lado, para apoiar o pano do filtro.

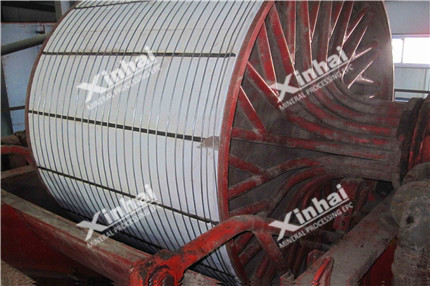

O pano de filtro é enrolado em todo o cilindro.Para garantir a vedação entre cada câmara, o pano de filtro é incorporado na ranhura do espaçador com tiras de borracha, corda de cânhamo ou corda marrom. Em seguida, uma pluralidade de fios é enrolada em torno da parte externa do cilindro em um passo de 50-80 mm na direção axial por um mecanismo de enrolamento, e o pano de filtro é fixado no cilindro.
Em uma extremidade do cano, existe um encaixe de filtro - "garganta" que possui o mesmo número de canais que a câmara do filtro, cada um dos quais é conectado a um correspondente através de uma câmara de filtro separada. O mecanismo de transmissão aciona o barril para girar e pode mudar várias velocidades.

este tipo de filtro é usado principalmente para filtrar concentrados não ferrosos e não metálicos com tamanho de partícula fina, baixo conteúdo de água e desidratação do concentrado de flotação, além de ser usado para sólidos que não são fáceis de precipitar a suspensão. Separação de líquidos, amplamente utilizada em processamento mineral, metalurgia, química, papel e outros departamentos.
